修理前のTriton-Liteには，防水加工の品質に重大な問題があり修理が必要です．
このガイドではその修理方法，防水試験方法について説明します．

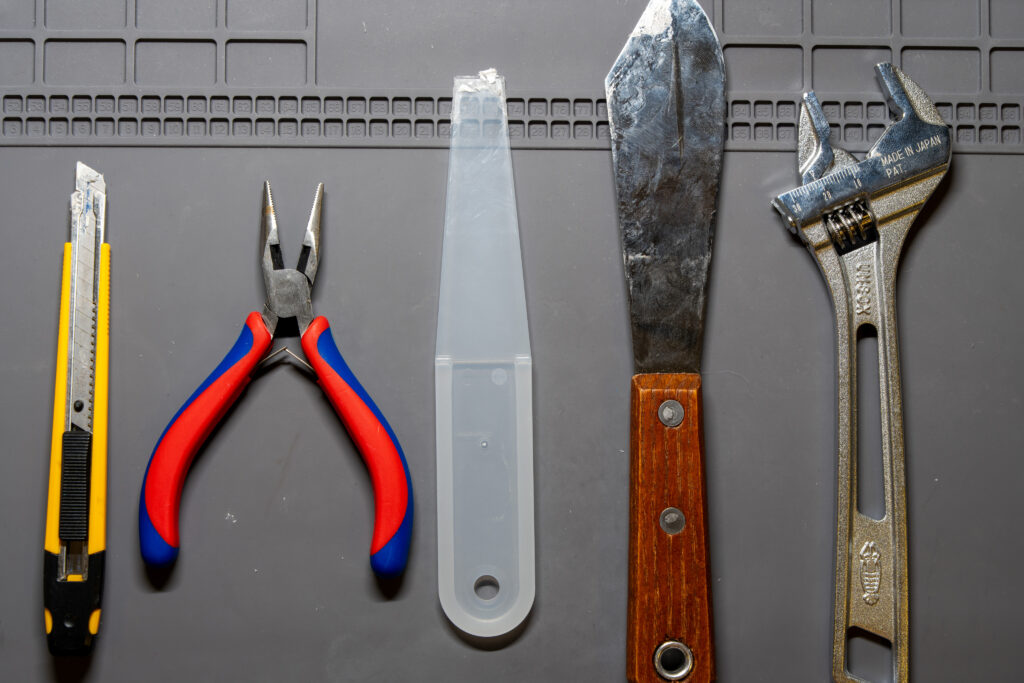

作業に必要な工具・部品
- カッターナイフ (替刃があると便利です)
- ショートノーズラジオペンチ
- ヘラ
- モンキーレンチ
- カッターナイフ
- エポキシパテ(プラ用)
- ゴム手袋(パウダーフリー)
内部配管部品の除去 (所要時間 : 10分)
グルーガンを除去する必要があるため，内部の配管部品・電磁弁を取り外します．

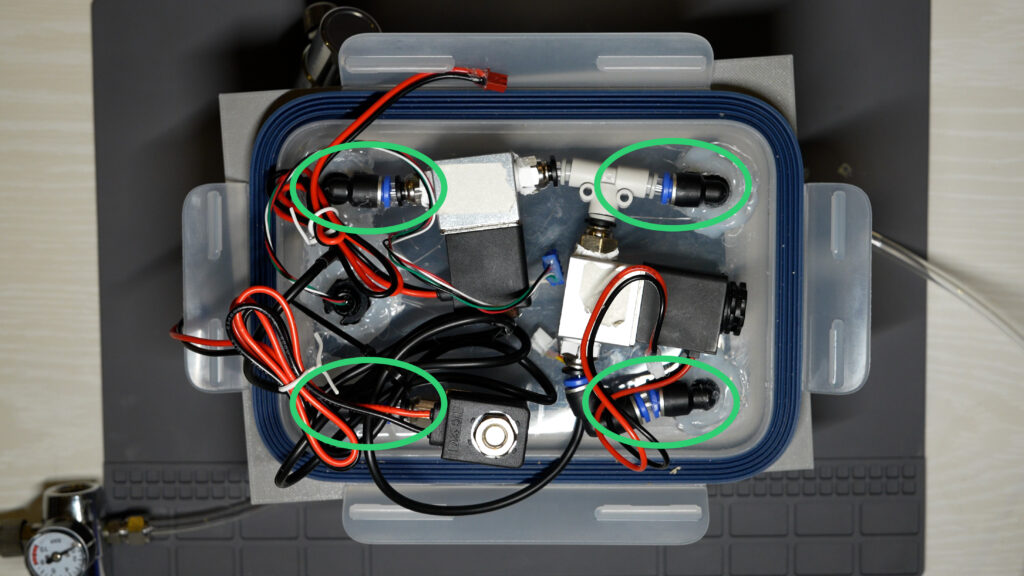

タッパーの蓋と繋がっている，緑で囲まれた部分の4つのチューブを取り外します．

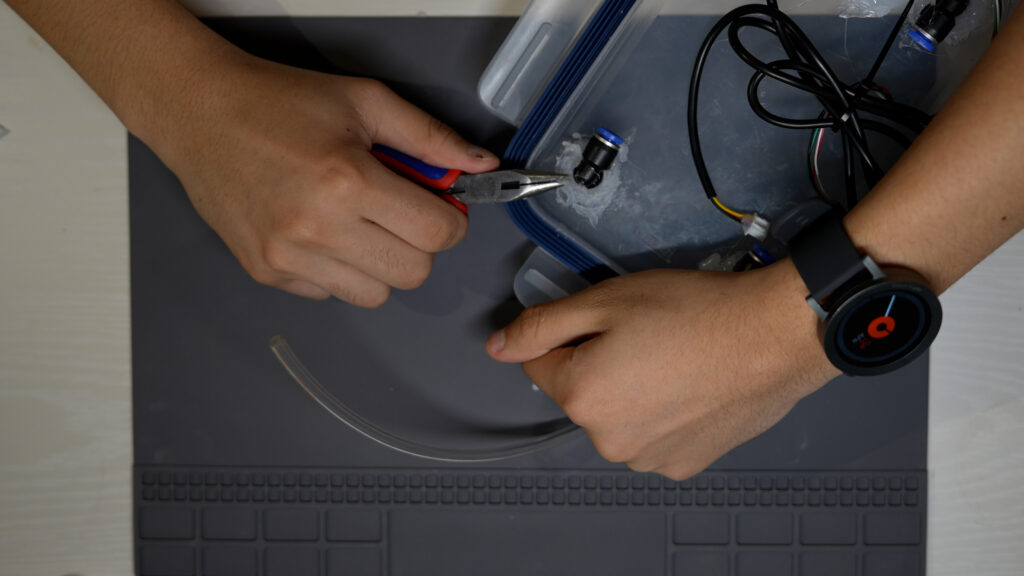

ワンタッチ継手が取りにくい場合は，先の細いもので押すと取りやすいです．

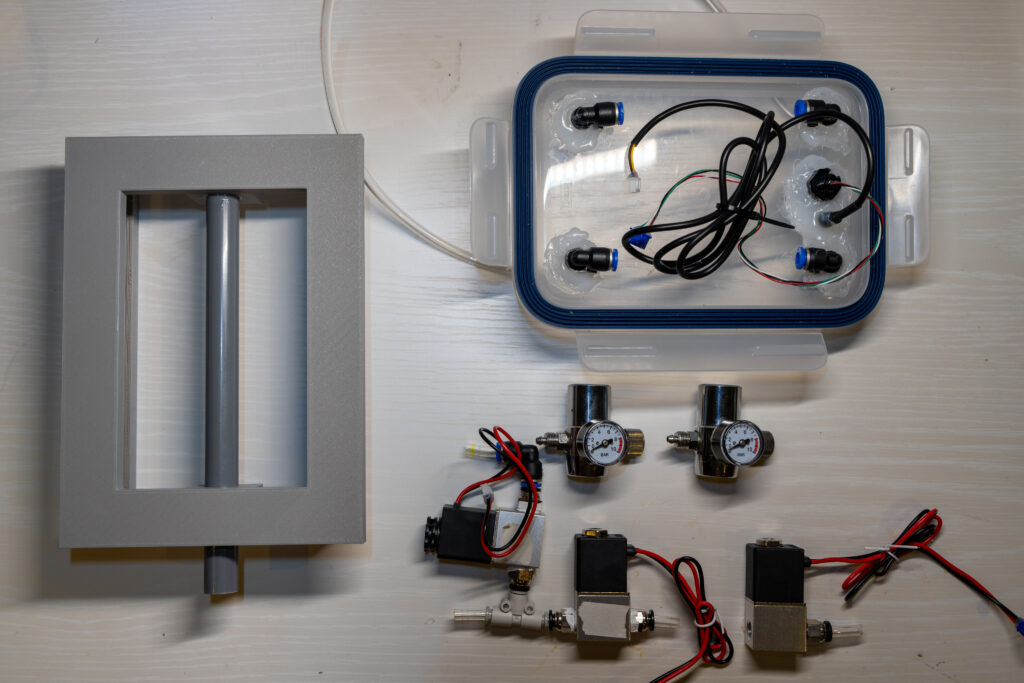

このように全ての部品を取ってください．
ガスボンベレギュレーター・脚の取り外し (所要時間 : 10分)
グルーガンの取り外しを行うため，ガスボンベのレギュレーターおよび脚の取り外しを行います．
ホースが接続されているワンタッチ継手はグルーガンで固定されており，ホースを取り外すことができないためレギュレーターのみ取り外します．

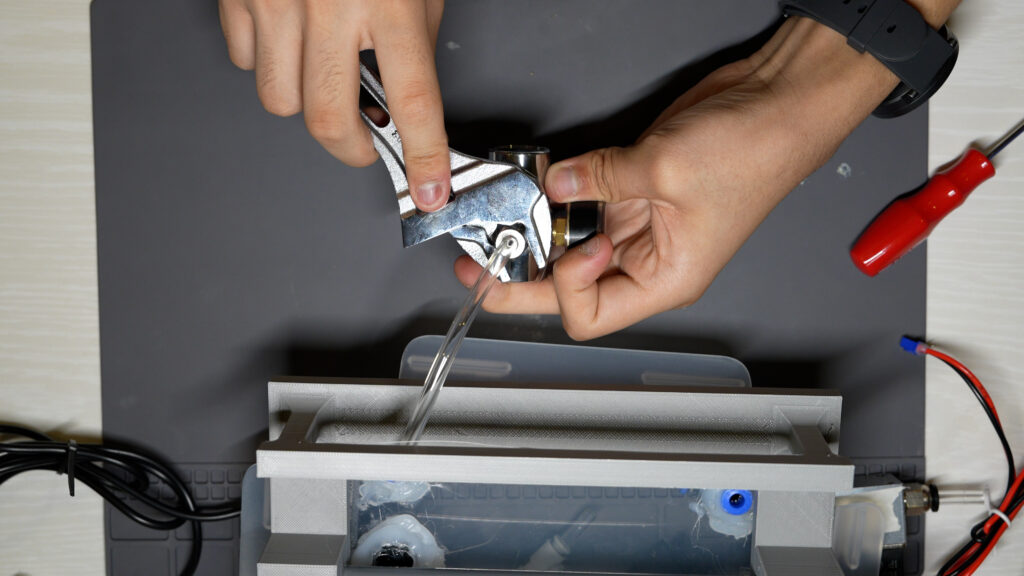

1. レギュレーターの取り外し
- モンキーレンチ等でレギュレーターの6角ナットを取り外します．
- ナットを外すことでチューブから引き抜く抜くことができます．(少し力が必要です)
- 両方からレギュレータを取り外します．
- レギュレータを取り外したら，ナットをレギュレーターに戻します．
2. 脚の取り外し
上に持ち上げることで脚を取り外すことができます．
圧力センサの取り出し (所要時間 : 30分)
現状の防水加工には問題があるため，防水加工のやり直しのため蓋を変更します．

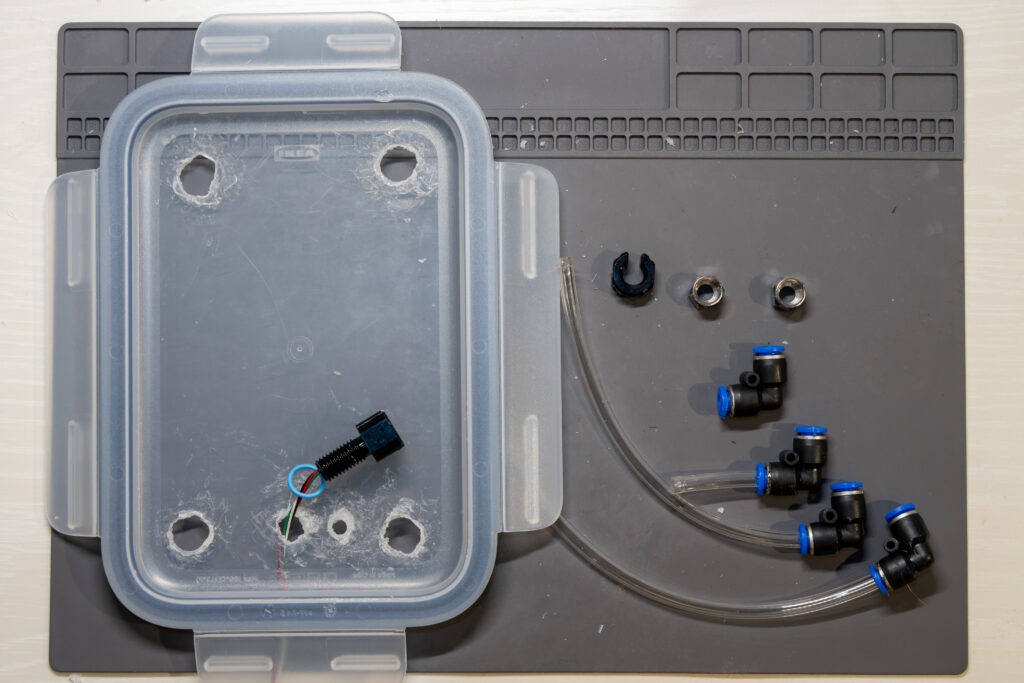

(写真は全てを取り外していますが，圧力センサのみ取り外します)

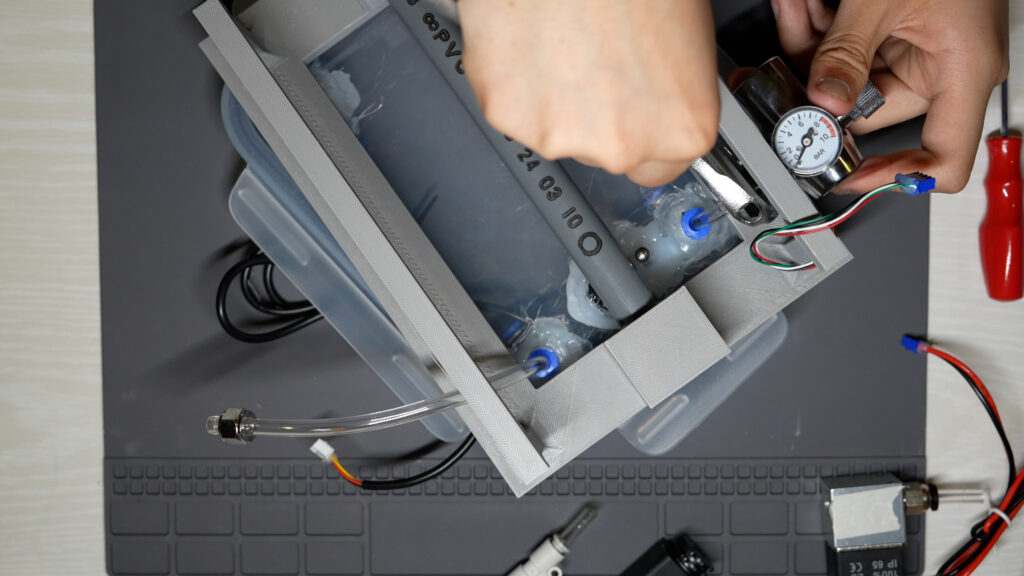

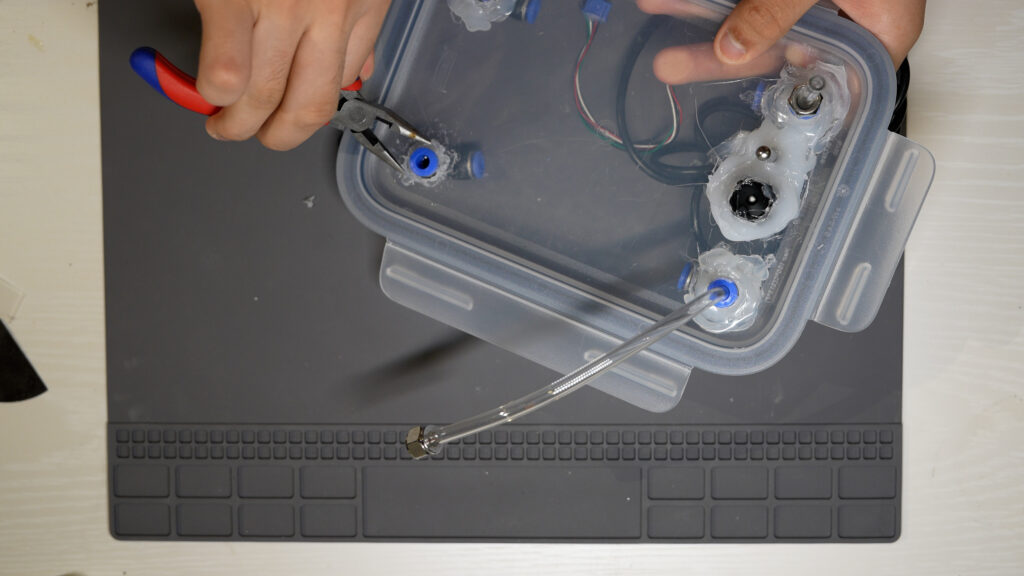

1. 裏面のグルーガンを除去
グルーガンは両面付いているため，両側ともに除去をする必要があります．
ニッパーやヘラ等を利用し，少しづつ剥がしていきます．
力を加えすぎてタッパーが割れないように注意してください．
2. 表面のグルーガンを除去
裏側と同様に，表面の除去を行います．
蓋の穴あけ
穴をあける前に，パッキンの異常がないか確認するため，30分程度お風呂に沈め，漏れがないか確かめてください．

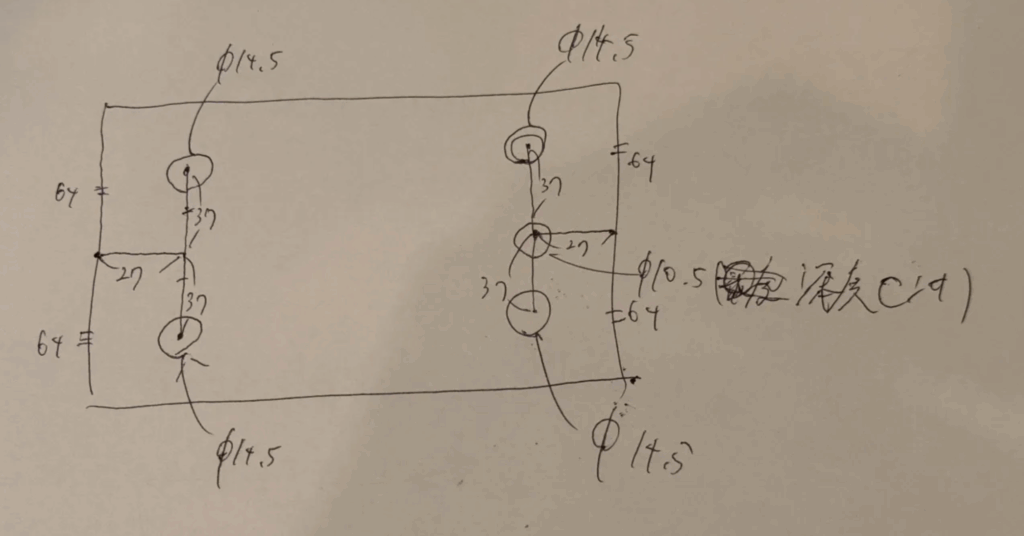

穴あけの位置
https://a360.co/4kkAMIM (CADデータ)
この通りに5つ穴を開けてください
4端の穴はM14，右中央はM10で穴を開けてください．
穴あけにはステップドリルを使用することを推奨します．
上記のCADデータは，タッパーを固定して穴の位置をわかりやすくしています．
マジック等で，穴をあける点を書き，その後穴を開けてください．
防水加工の実施

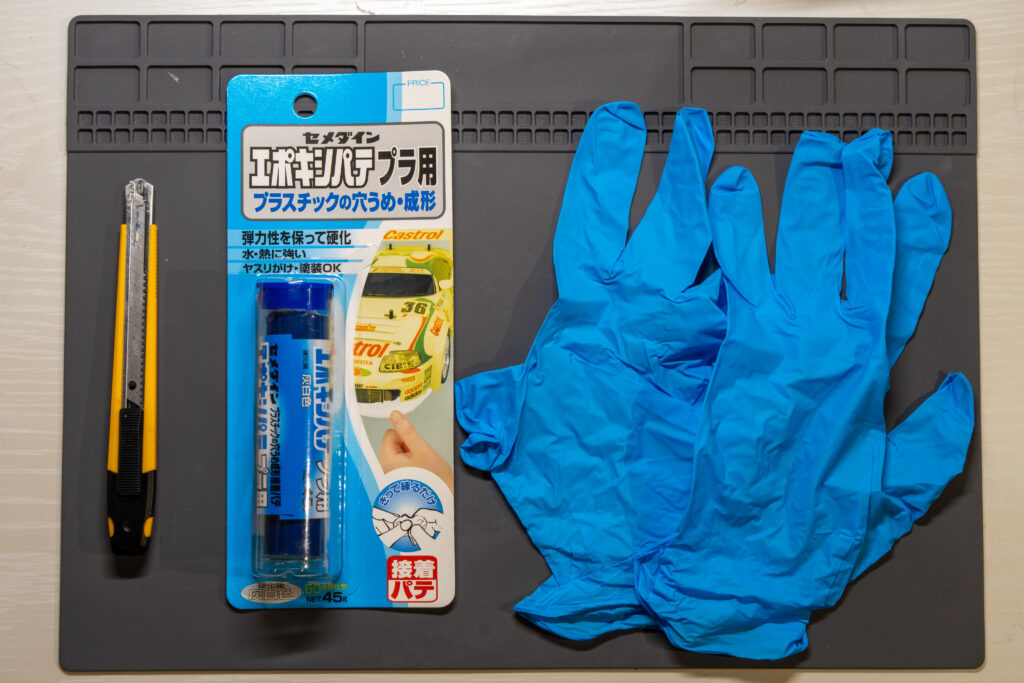

必要物品
- カッター(替え刃がある方が望ましい)
- エポキシパテ(プラ用・水中用 各1個づつ)
- ゴム手袋
- ワセリン(手袋に塗るとパテがくっつかなくなる)
防水の手順
裏→表の順に防水加工を進めていきます
裏にはプラスチック用エポキシパテ
表には防水ようエポキシパテを塗ります．

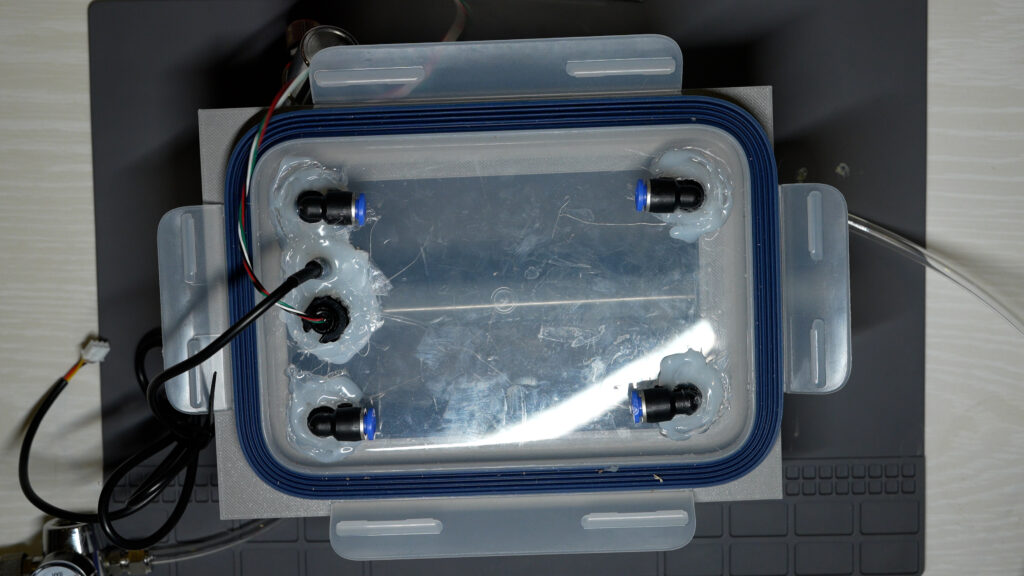

裏面の防水加工
エポキシパテを半分程度きり，色か均一になるまでよくこねます．(少し時間がかかります)
加工は，前半と後半に分けて行い，前半では深度センサ+配管2個，後半で配管2個を行います．
まずは深度センサから行います．
深度センサの下の部分(タッパーにつく面)とネジの上部に少しエポキシパテをつけ，穴に押し込んだ時に隙間が埋まるようにします．(回す必要はない)
そして，強く押し付けます．
その後，穴とセンサの隙間にパテが入るように，少しづつエポキシパテを内側に向かって押し付けます
その後，配管部品2個も同じように押し付けます．
配管部品の向きは，それぞれ内側を向くように固定します．(松本機のような感じ)
(写真があったほうがよい)
残っているエポキシパテをこねて，同じように反対側の配管部品2個の防水加工も実施してください
全て終わったら，パテを硬化させるために1時間ほど待機してください．
表面の防水加工
エポキシパテを半分程度きり，色か均一になるまでよくこねます．(少し時間がかかります)
加工は，前半と後半に分けて行い，前半では深度センサ+配管2個，後半で配管2個を行います．
裏面と同じように，隙間が埋まるように，内側に押し付けるような形でパテをつけていきます
全ての作業が終わったら完全硬化のため24時間程度待機してください．
防水実験
防水性能が正常であることを確認するため，防水試験を行なってください．
内部の配管部品が4個あるため，2つ同士にチューブを接続し，中に水が入らなようにしてください．
その後，錘を入れ，その上にティッシュなどを置き，蓋を閉め，風呂に入れます．
30分そのままにし，漏水がなければ成功です．
